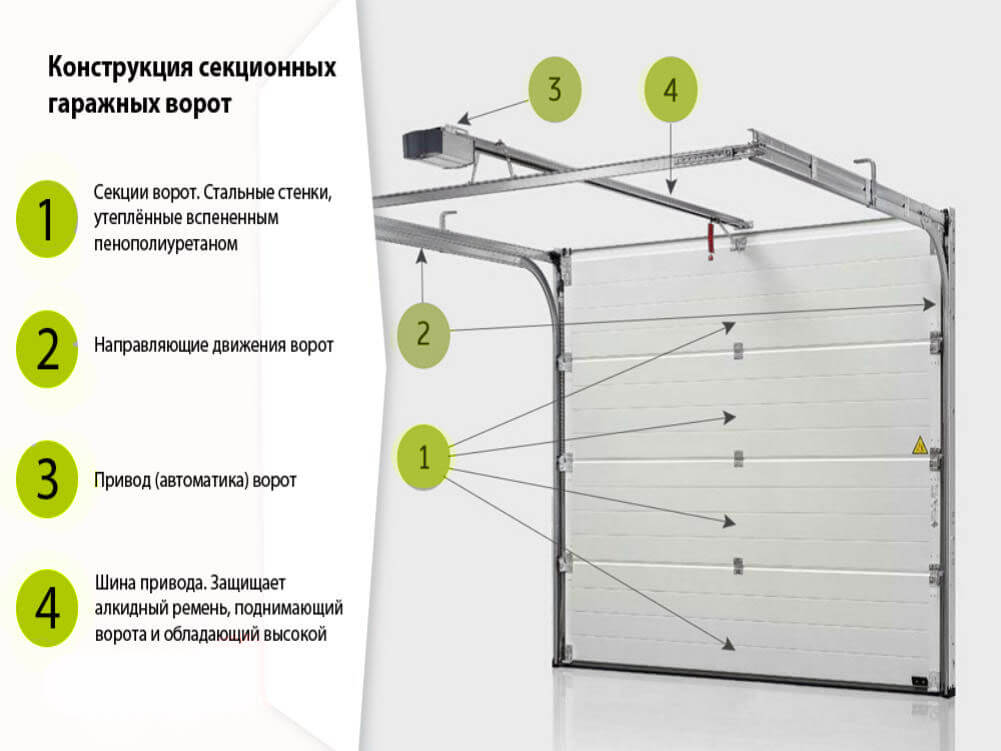

При этом, в конструкции гаражных ворот есть один важный конструктивный элемент – это подъемный механизм гаражных ворот. По своей сути, это система пружин и приводов, которые обеспечивают движение крыльев.

Пружины, используемые для секционных гаражных ворот, имеют ряд особенностей.

Если регулярно рассматривать направление намотки, пружины гаражных ворот можно разделить на левые и правые. Помимо этого существуют типы в зависимости от длины самой пружинной проволоки, внутреннего диаметра и толщины самого материала. Это показатель количества рабочих циклов для пружины. Потребность в этом показателе для бытовых условий составляет 15000-25000, а промышленным предприятиям может понадобиться этот показатель в 1000 000.

Что за пружинные элементы используются в секционных воротах и зачем это нужно

Пружинные соединения являются важной частью модульной дверной конструкции. Они обеспечивают стабильность и облегчают открывание двери. По этой причине вы должны знать, что при расчетах ворота позволяют выбрать из двух вариантов. Затем нужно понять, какие характеристики у каждой пружины.

Различают два типа пружин – растяжения и кручения. Для того чтобы сделать свой выбор в пользу ворот, вам необходимо обратиться к специалистам, которые помогут вам сделать правильный выбор.

Балансировка с использованием деталей, над которыми мы работаем, необходима для дверей, так как они весят достаточно много - около 90 кг, а промышленные и того больше - до 300 кг. Почему? Не стоит забывать, что наука всегда была и будет помогать человечеству. Чтобы легче было поднимать или опускать полотно на нем нужен дополнительный противовес. Для того чтобы выполнить эту задачу, в сегментных воротах используется пружина. При этом они сжимаются и растягиваются, для того что бы створки двигались.

Попробуем разобраться, какой тип вам больше всего подходит.

Какие пружины используются в секционных воротах.

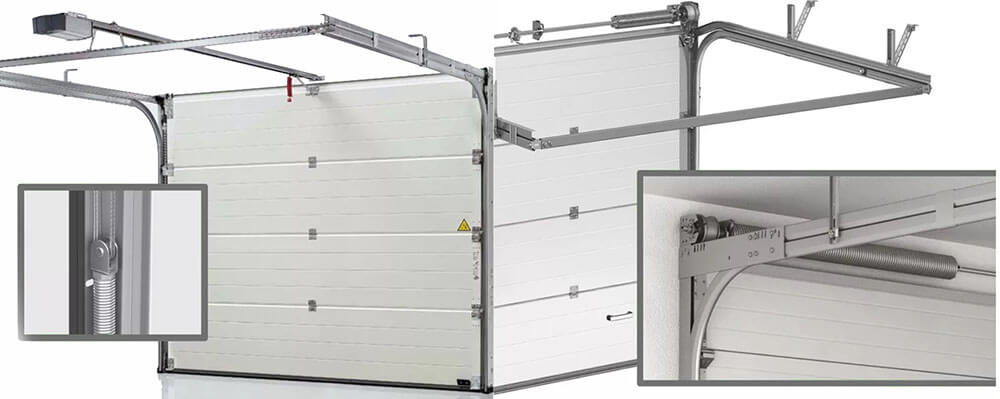

Ворота с пружинами растяжения представляют собой подъемный механизм для гаражных ворот шириной до 3 м и высотой до 2,7 м с высотой перемычки 150 мм. Пружина растягивания установлена вертикально на левой и правой направляющих. Сегментная дверь с пружиной растяжения рассчитана на 10 000-15 000 циклов открывания и закрывания.

При выборе пружин кручения и растяжения для комбинированных дверей нужно помнить, что первые обеспечивают подъем сэндвич-панели за счет скручивания, а вторые обеспечивают подъем за счет сжатия.

Для определения конструктивных различий между торсионными механизмами и пружинами растяжения можно рассмотреть следующие моменты. За счет того, что обе части сэндвич-панели соединены между собой в торсионном механизме, на пружине растяжения каждая сторона работает независимо. Нагрузка на створку может быть распределена не в центре, а по сторонам (особенно если ручка используется для опускания двери, что обычно и происходит). В этом случае под воротами образуется зазор, с разной высотой с левой и правой стороны. Этой проблемы можно избежать, если установка гаражных секционных ворот предполагает установку привода.

Какими бывают торсионные пружины в секционных воротах

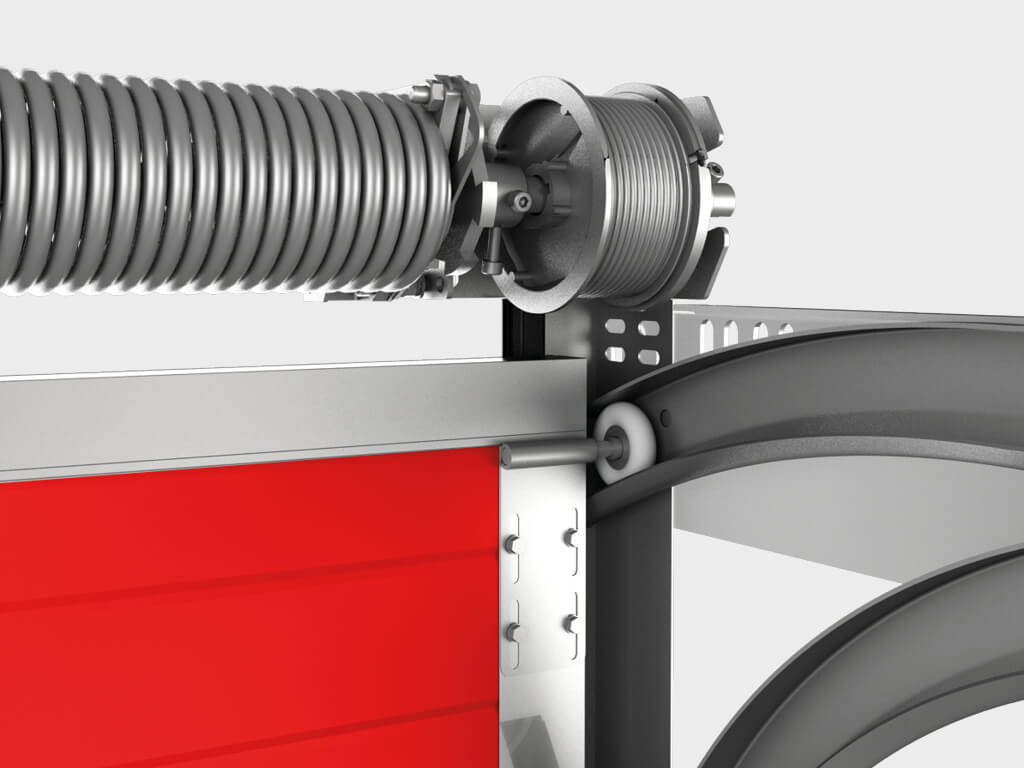

Ворота с торсионными ппружинами считаются классическим вариантом и успешно применяются для балансировки веса ворот в промышленных сооружениях и гаражах. В такой конструкции вся масса полотна компенсируется торсионными пружинами, которые располагаются на валу механизма выше уровня проема. Полотно крепится к валу с помощью тросов. В момент включения системы трос наматывается на вал, поднимая сэндвич-панель. В разблокированном состоянии конструкция гаражных секционных ворот опускается.

Такой механизм предпочтителен, когда расстояние от верха проемов до потолка составляет не менее 250 мм и более 400 мм. Это значение считается нормальным для перемычек в надземных конструкциях секционных ворот. Если используется комбинированная дверь и ее конструкция не стандартизирована, дверное полотно не сразу переходит в горизонтальную плоскость, а может перемещаться вертикально относительно стены или на 60-70 см выше проема.

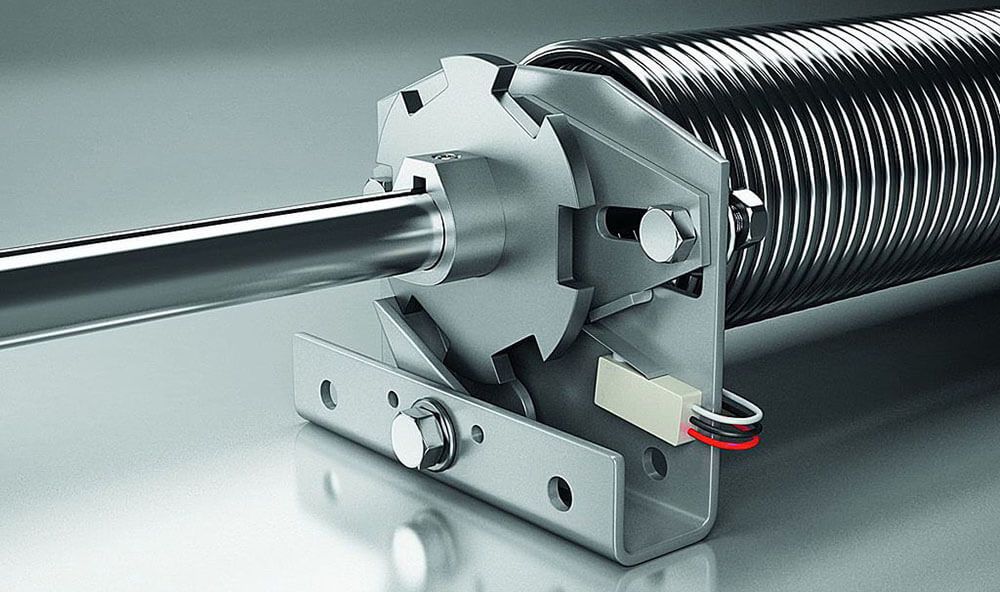

Данный механизм предназначен для дверей шириной до 5 метров. Обычно система дополнительно оснащается пружинными и защитными элементами, которые предотвращают обрыв троса. Он позволяет значительно упростить подъем створки, ширина которой составляет 8 метров. При помощи механизма можно легко закрепить и равномерно перемещать левую и правую стороны сэндвич-панели. Конструкция защиты от перелома представляет собой механизм, состоящий из храпового механизма и запирающего элемента. В момент отпускания пружины пластина с выдвижным стопорным элементом входит в паз и блокирует вал.

В некоторых конструкциях используются электропривод. Его можно установить на валу механизма ворот, что позволяет расширить возможности управления даже для ворот площадью более 20 квадратных метров.

Почему необходима регулировка пружин в секционных воротах?

От качества выполнения работ напрямую зависят сроки службы всей конструкции. Также следует регулярно регулировать пружины секционных ворот, чтобы обеспечить хорошее натяжение и избежать провисание троса.

Перед началом работы нужно поставить ставни в опущенное состояние, где будет ослаблен пружинный механизм. Нужно найти винты, которые держат скобы с трещоткой. Отвинтите винт обычным шестигранным винтом и снимите замок с муфты. Подтяните винты. Эти действия направлены на то, чтобы барабан свободно вращался, а затем намотать на его вал трос. Заворачивать его следует до тех пор, пока трос не будет иметь минимального провисания, после чего следует вкрутить винт в исходное положение. Затем пружины нужно немного подтянуть, не более чем на два оборота.

Валы необходимо поворачивать одновременно, чтобы листья не упали. С целью устранения неполадок на той стороне, где произошел дефект необходимо открутить соединительный болт и снова провернуть вал механизма. После того, как вы отрегулировали затяжку болтов, убедитесь, что они плотно сидят. Иногда во время работы ворот может возникнуть необходимость в натяжении пружины или, наоборот, ее отпускании. Качественная и своевременная регулировка предотвратит чрезмерный износ конструкции.

Неисправности в пружинных механизмах, которые установлены в секционных воротах.

Нередки случаи, когда в работе какого-либо механизма возникают неполадки, которые напрямую указывают на выход из строя данного механизма. Устройство ворот гаража - неразъемная, единая конструкция. Незначительная ошибка приведет к выходу из строя всего механизма. Не поднимающееся дверное полотно может свидетельствовать о том, что пружина торсионной двери нуждается в замене. Сломать или деформировать пружины возможно в любой момент. В случае необходимости ремонта зонирующих дверей, специалисты рекомендуют обращаться к специалисту по ремонту зонирующих дверей не реже одного раза в полгода.

После длительного перерыва в открывании и опускании сэндвич-панелей, а также при регулярном засорении конструкции необходимо приобрести новые пружины для секционных ворот. Неправильный баланс пружин может привести к слишком тугому ходу ворот, но если регулировка не дает положительного результата, значит, они непригодны и подлежат замене. Нужно сделать это как можно скорее, чтобы не допустить деформации поручней и деформации конструкции двери.

Выбор между пружинами и торсионными элементами.

Выбирая между двумя вариантами, стоит оценить оба варианта по ключевым моментам.

Рабочий ресурс

Мы уже говорили о том, что трудовые ресурсы примерно одинаковы. Компания утверждает, что это количество составляет около 25 000 циклов подъема/опускания. Но при этом торсион может поднять больший вес. Если правильно установить двери с разными вариантами балансировки полотен, соблюдая все технические требования, они прослужат столько же времени и будут нормально работать через 5 и более лет. Разумеется следует помнить, что за механизмом нужно ухаживать, вовремя подтягивать пружины и не выжимать их сверх того, что предполагает конструкция.

Здесь преимущество в том, что они более универсальны и могут устанавливаться как на бытовые, так и промышленные двери.

Какие сложности возникают при монтаже и регулировке

В установке этого устройства есть свои сложности, так как его необходимо сначала натянуть. На стены с заметной кривизной поверхности их не прикрепить – они могут выйти из строя и полотно заклинит. Если все сделать правильно, ворота будут работать мягко, тихо и плавно.

Этими пружинами пользуются редко, поэтому они не требуют особого внимания к себе. Они не такие уж и сложные в установке, но производят больше шума, чем их аналоги.

Всегда можно подтянуть торсионы и они будут как новые. На данный момент в большинстве случаев пружины растяжения заменяют на новые. Это, к счастью, дешевле.

Поддержание безопасности

Секционные ворота не такие уж легкие, чтобы сломавшаяся пружина казалась мелочью. Они могут приземлиться на вас или ваш автомобиль и нанести травму. В большинстве случаев ворота оборудуют защитными механизмами.

На верхней плоскости пружины растяжения имеется еще одна, меньшего размера. Она находится внутри и действует как защитная сетка в случае внешнего сбоя. Это называется «весна внутри весны». Это происходит благодаря тому, что храповой механизм в торсионах выполняет функцию предохранительного устройства.

Оба типа пружин делают дверь достаточно прочной для работы.

Средняя стоимость

Торсион – это первый элемент конструкции комбинированной двери. Для облегчения конструкции, в дальнейшем стали использовать пружины растяжения. Такие двери будут легче, проще в монтаже и дешевле.

Давайте завершим это. Какой выбрать вариант – пружина кручения или пружина растяжения? При этом для бытовых гаражных ворот оба варианта конструкции идентичны по функциональности, надежности и техническим возможностям. Также пружины растяжения легче и дешевле в установке. В то же время, они позволяют поднимать дверное полотно только строго вертикально, тогда как торсион подходит для установки на гильотинную и наклонную дверь.

Для промышленных ворот подходят только торсионы, потому что пружины растяжения на такие конструкции не устанавливаются из-за их малой «нагрузочной способности.
